联轴器的分类,你能说出几个?

发布时间:2017/1/10 浏览次数:

               联轴器的分类,你能说出几个?

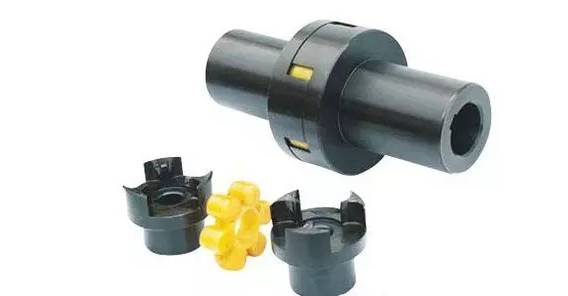

一、星形弹性联轴器


     星形弹性联轴器聚氨脂塑料为弹性元件,具有缓冲、减震、耐磨、拆装方便等优点,工作温度-35~+80度。可与西德ROTEX联轴器互换。聚氨脂弹性体由凸形爪块限制,可避免由于冲击产生的内部变形及离心力产生的外部变形;凸爪大的凹面,使渐开线齿上的表面压力很小,齿上即使承受过载,齿仍不会磨损或变形。

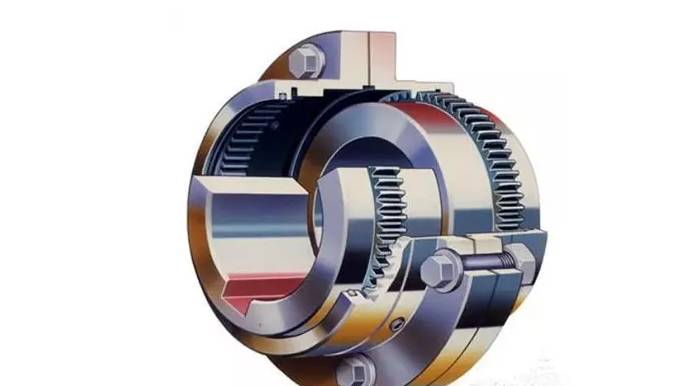

二、鼓形齿式联轴器


    鼓形齿式联轴器作为一种传动装置的鼓形齿联轴器,是由普通直齿联轴器发展演变而来的,鼓形齿联轴器在国外许多先进的工业**已有种种标准及系列产品,由两个鼓形外齿套与一对直齿内齿齿圈等零件组成。
    靠内,外齿的啮合传递转矩,并通鼓形外齿套的直齿的内齿圈的轴线摆动(称角向位移)来补偿俩传动轴线的相对偏移。齿长方向的鼓度越大,其角向位移越大,**大达6°,一般使用推荐1°~1.5°,而旧的齿轮联轴器只允许0.5°;从弯曲强度和承载能力来看,在相同的工作条件下鼓形齿联轴器传递扭矩可提高15~20%。
    齿长方向的鼓度,使齿对接触情况较好,因此鼓形齿式联轴器有传动能力大、角位移大、传动平稳、效率高、寿命长等优点。因此逐步取代直齿联轴器,并广泛用于冶金机械,重型、矿山机械,起重、运输机械等传动。
    大转矩鼓型齿联轴器承载冲击性能好,但齿面接触应力和齿根弯曲疲劳强度要求高,如果我们采取特殊结构、特殊材料、特殊工艺,那么该联轴器就能够满足大直径轧管机的要求。
三、膜片联轴器


    膜片联轴器适用于高温、高速、有腐蚀介质工况环境的轴系传动,如水泵(尤其是大功率、化工泵)、风机、压缩机、液压机械、石油机械、印刷机械、纺织机械、化工机械、矿山机械、冶金机械、航空(直升飞机)、舰艇高速动力传动系统、汽轮机、活塞式动力机械传动系统、履带式车辆,以及发电机组高速、大功率机械传动系统,经动平衡后应用于高速传动轴系已比较普遍。
    膜片联轴器与齿式联轴器相比,没有相对滑动,不需要润滑、密封,无噪声,基本不用维修,制造方便,可部分代替齿式联轴器。膜片联轴器在国际上工业发达**应用已很普通,在我国已制订机械行业标准,已修订为新的行业标准:JB/T 9147-1999(代替ZB/T J19022-90) 联轴器各转矩间的关系。

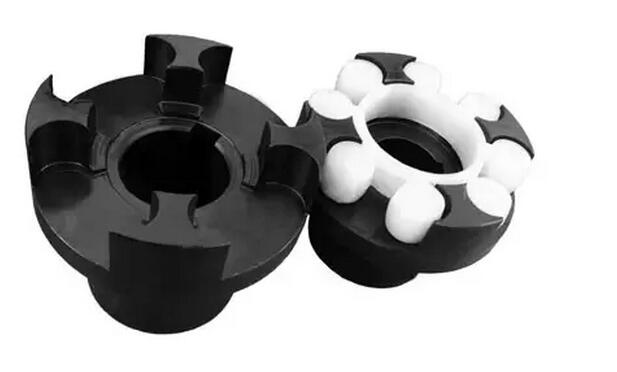

四、梅花形弹性联轴器


    梅花弹性联轴器主要适用于起动频繁、正反转、中高速、中等扭矩和要求高可靠性的工作场合,例如:冶金、矿山、石油、化工、起重、运输、轻工、纺织、水泵、风机等。工作环境温度 -35℃~+80℃,传递公称扭矩25~12500Nm,许用转速1500~15300r/min。
    梅花形弹性联轴器主要由两个带凸齿密切啮合并承受径向挤压以传递扭矩,当两轴线有相对偏移时,弹性元件发生相应的弹性变形,起到自动补偿作用。
梅花联轴器具有以下特点:
    1. 联轴器无需润滑,维护方便工作量少,可连续长期运行。
    2. 高强度聚氨酯弹性元件耐磨耐油,承载能力大,使用寿命长,安全可靠。
    3. 工作稳定可靠,具有良好的减振、缓冲和电绝缘性能。
    4. 具有较大的轴向、径向和角向补偿能力。
    5. 结构简单,径向尺寸小,重量轻,转动惯量小,适用于中高速场合。

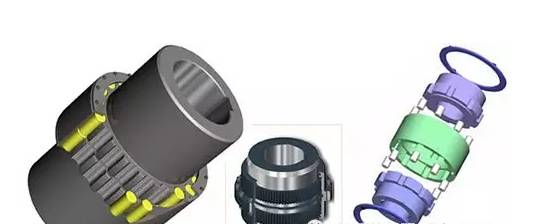

五、弹性柱销齿式联轴器


    弹性柱销齿式联轴器具有一定补偿两轴相对偏移的性能,适用于中等和较大功率传动,不适用于对减振有一定要求和噪声需要严加控制的工作部位。弹性柱销齿式联轴器是利用若干非金属材料制成的柱销,置于两半联轴器与外环内表面之间的对合孔中,通过柱销传递转矩实现两半联轴器联接。
该联轴器具有以下特点:
    1. 传递转矩大,在相同转矩时回转直径大多数比齿式联轴器小,体积小,质量轻,可部分代替齿式联轴器,与齿式联轴器相比,结构简单,组成零件较少,制造较方便,不用齿轮加工机床。
    2. 维修方便,寿命较长,拆下档板即可更换尼龙柱销,尼龙柱销为自润材料,不需润滑,不仅节省润滑油,而且净化工作环境。
    3. 不足之处是减振动能差,噪声较大,但成本低,价格便宜,所以在输送机械、冶金机械应用很广泛。
弹性柱销齿式联轴器的尼龙柱销为自润材料,不需润滑,不仅节省润滑油,而且净化工作环境。
适用场合:
    1. 弹性柱销齿式联轴器具有一定补偿两轴相对偏移的性能,适用于中等和较大功率传动,不适用于对减振有一定要求和噪声需要严加控制的工作部位。
    2. 弹性元件柱销的材料一般选用尼龙,有微量补偿两轴线偏移能力,弹性件工作时受剪切,工作可靠性极差,仅适用于要求很低的中速传动轴系,不适用于工作可靠性要求较高的工况。
    ZLZ型接中间轴弹性柱销齿式联轴器是利用若干非金属材料制成的柱销,置于两半联轴器与外环内表面之间的对合孔中,通过柱销传递转矩实现两半联轴器联接。
    ZLZ型接中间轴弹性柱销齿式联轴器的五大组装步骤如下(主要部件有加工好的两半联轴器和外环,若干个尼龙棒,挡板两个,螺丝若干):
    1. 将外环套在半联轴器上并合适的挡板装在半联轴器的凸缘上,用螺丝将外环和半联轴器固定。
    2. 将尼龙棒填进外环与半联轴器之间的孔中。
    3. 将另外一个半联轴器装在外环里。
    4. 将另外的尼龙棒装入外环与半联轴器的孔中。
    5. **后用螺丝将另一个挡板与联轴器外环固定。
    通过以上的步骤我们了解了弹性柱销齿式联轴器的组装过程,其功能则是在工作时通过对尼龙棒纵断面的剪切来传递转矩的,可部分代替齿式联轴器.

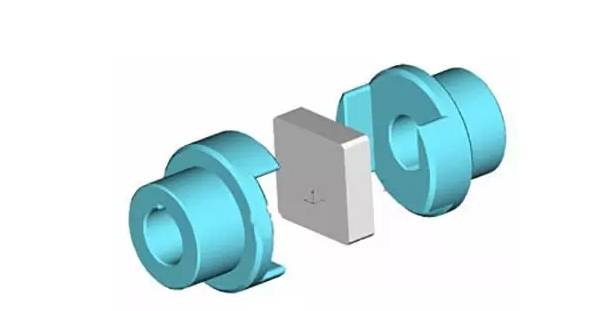

六、滑块联轴器


    滑块联轴器与十字滑块联轴器结构相似,不同之处在于中间十字滑块为方形滑块,利用中间滑块在其两侧半联轴器端面的相应径向槽内滑动,以实现两半联轴器联接。
    该联轴器噪声大,效率低,磨损快,一般尽量不选用,只有转速很低的场合,本标准所规定的滑块联轴器,适用于油泵装置或其它传递扭矩较小的场合,具有一定补偿两轴相对偏移量,减震和缓冲性能;其工作温度为-20~70°C。传递公称扭矩为16~500N.m。
    滑块联轴器许用补偿量:轴向△ x=1~2mm , 径向△ y ≤ 0.2mm ,角向△α≤ 40´。

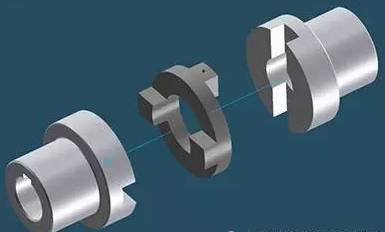

七、十字滑块联轴器


    十字滑块联轴器零件的材料可用45钢,工作表面需要进行热处理,以提高其硬度;要求较低时也可用Q275钢,不进行热处理。为了减少摩擦及磨损,使用时应从中间盘的油孔中注油进行润滑。
    十字滑块联轴器又名金属滑块联轴器,其滑块呈圆环形,用钢或耐磨合金制成,适用于转速较低,传递转矩较大的传动。
    十字滑块联轴器由两个在端面上开有凹槽的半联轴器和一个两面带有凸牙的中间盘组成。因凸牙可在凹槽中滑动,故可补偿安装及运转时两轴间的相对位移。因为半联轴器与中间盘组成移动副,不能发生相对转动,故主动轴与从动轴的角速度应相等。
    但在两轴间有相对位移的情况下工作时,中间盘就会产生很大的离心力,从而增大动载荷及磨损。因此选用时应注意其工作转速不得大于规定值。这种联轴器一般用于转速n<250r/min,轴的刚度较大,且无剧烈冲击处
