机械密封选型与常用型号比较

发布时间:2014/7/13 浏览次数:

机械密封选型与常用型号比较

    每一种机械密封,只有用于规定的范围内才能有效地发挥作用。选型不当,则会使密封性能显著降低,寿命缩短,甚至失效。

选型的主要参数如下:

一、密封腔介质压力P
  介质润滑性好,粘度较高时,P≤0.8MPa选用非平衡型。 介质润滑性差,粘度低时,P≥0.5Mpa

二、线速度V
  V≤25m/s选用旋转型。 V≥25m/s时选用静止型。

三、PV值

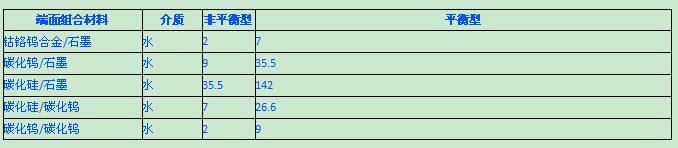

  PV值涉及到密封面之间流体膜的稳定性(汽化)和磨擦副的耐磨性。 PV极限值举例:

四、密封介质温度T

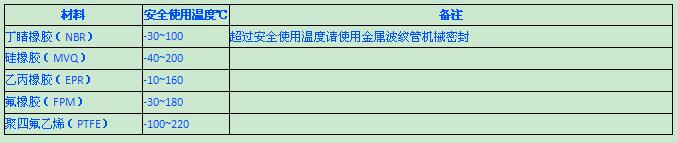

  在没有外冷条件下,机械密封的**高温度一般取决于辅助密封材料的安全使用温度.见下表:

五、介质的特殊性。
  1、粘度:低粘度介质易干磨擦宜选用平衡型。高粘度介质,宜采用强制传动结构。
  2、腐蚀和化学溶剂: a、强腐蚀宜用外装式的四氟波纹管密封。

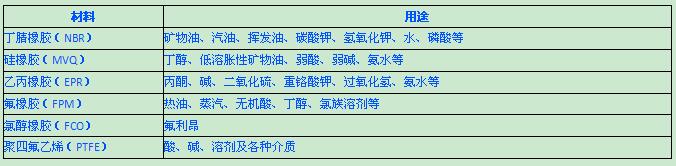

  b、辅助密封在不同化学介质中的适用表如下:


  3、含悬浮固体颗粒: 动静环材料宜采用碳化钨/碳化钨,或碳化硅/碳化硅,当颗粒易于阻塞密封腔时,须采用辅助装置经过过滤或分离后的冲冼液,冲洗端面。
  4、剧毒或气体介质 : 宜采用双端面机械密封。

机械密封常用型号:
  HU1型
  HU1型机械密封符合ISO3096DIN24960和GB6556标准。辅助密封卷根据工况要求可选用同规格橡胶“O”圈PTFE“V”圈。单弹簧、非平衡型拨叉传动、补偿能力强,安装时与轴旋向无关。
  磨擦副材质与辅助密封材质可根据实际工况选用。
  适用范围
  被密封介质:油水、结晶性强碱、盐、高溶度流体、浆料、有机溶剂及其他弱腐蚀溶液。
  密封腔压力:≤1Mpa
  密封腔温度:-20℃~220℃
  线速度:≤15m/s

  HU3型
  HU3型机械密封符合DIN24960及GB/T6556-94标准,可替代116U、59U型机封、为非平衡型、单端面结构、任意旋向。各种污水泵、化工泵、热循环泵均适用。弹簧选择有:蝶形弹簧、多弹簧等。
  磨擦副材质与辅助密封材质请根据实际工况选用。
  适用范围:
  被密封介质:油、水、酸、碱、盐等一般腐蚀性介质。
  密封腔压力:≤1 .6Mpa
  密封腔温度:-50℃~220℃
  线速度:≤20m/s

  HU5型
  HU5型机械密封符合DIN24960标准,背靠背安装亦符合DIN24960标准双端面机械密封,属于部分平衡型、橡胶波纹管,单弹簧、单端面结构,动环靠橡胶波纹管的过盈量驱动,浮动性好,弹簧也起传递扭矩作用。
  磨擦副材质与辅助密封材质请根据实际工况选用。
  适用范围:
  被密封介质:含颗粒的废水、油、污水。
  密封腔压力:≤1.6Mpa
  密封腔温度:-20℃~140℃
  线速度:≤10m/s


  HU7型
  HU7型机械密封符合DIN24960及GB/T6556-94标准,可替代108U型机封,非平衡、圆锥形弹簧结构,弹簧的旋向与轴旋向有关。
  磨擦副材质与辅助密封材质可根据实际工况选用。
  适用范围:
  被密封介质:污水泵、潜水泵、化工泵、循环泵、清水泵和加热系统。
  密封腔压力:≤1Mpa
  密封腔温度:-20℃~180℃
  线速度:≤15m/s

  HUU803型
  HUU803型机械密封符合DIN24960及GB/T6556-94标准,为非平衡型,多弹簧结构双端面,传动套传动。密封腔压力必须高于介质压力0.1-0.2Mpa。
  磨擦副材质与辅助密封材质请根据实际工况选用。
  适用范围:
  被密封介质:酸、碱、盐、海水、汽体易燃易爆有毒介质
  密封腔压力:≤1.6Mpa
  密封腔温度:-50℃~150℃
  线速度:≤20m/s

  HBM1型
  HBM1型机械密封符合DIN24960标准,为单端面、平衡型、任意旋向金属波纹管式密封,动环O形圈、柔性石墨圈不起补偿作用,因此波纹管移动没有阻力,适用于高温、高粘度介质。
  磨擦副材质与辅助密封材质请根据实际工况选用。
  适用范围:
  被密封介质:油、酸、碱等一般腐蚀液体。
  密封腔压力:当波纹管受外压时≤2.5Mpa
  当波纹管受内压时≤1.5Mpa
  密封腔温度:-20℃~400℃
  线速度:≤15m/s

  HBM5型
  HBM5型机械密封属单端面、平衡型、旋转式金属波纹管机械密封,动环部分与轴套连为一整体,整套机械密封集装化,简化了安装工艺,泵外调整,使得安装机械密封更为简单。在化工、造纸、污水等行业中广泛使用。
  磨擦副材质与辅助密封材质请根据实际工况选用。
  适用范围:
  被密封介质:油、水、污水、弱酸、弱碱及含少量微颗粒的溶液等。
  密封腔压力:≤2Mpa
  密封腔温度:-30℃~200℃
  线速度:≤25m/s

  HQ901型
  HQ901型机械密封属外装式、单端面、多弹簧、静止式、平衡型结构、弹簧与介质不接触,轴向尺寸较短。可代替骨架油封,集装化设计,简化安装工艺,安装更为简单方便。
  磨擦副材质与辅助密封材质请根据实际工况选用。
  适用范围:
  被密封介质:油、水等液体。
  密封腔压力:≤1.6Mpa
  密封腔温度:-20℃~160℃
  线速度:≤20m/s

  HQ902型
  HQ902型机械密封为单端面、平衡型、多弹簧、静止式机械密封。弹簧与介质不接触,集装化设计,使得安装更为简单。
  磨擦副材质与辅助密封材质请根据实际工况选用。
  适用范围:
  被密封介质:油、水、污水、酸、碱溶液。
  密封腔压力:≤1.6Mpa
  密封腔温度:-20℃~160℃
  线速度:≤20m/s

  HG9型
  HG9型机械密封属于单端面,非平衡橡胶波纹管结构,HG9型机械密封其G60符合DIN24960标准、G50符合欧洲标准,G55符合美国标准,其浮动调节性能好,可以增强或减少弹簧的圈数,来适应轴向安装要求,结构简单,安装方便,工作性能良好,被国际权威水泵厂认可,深受用户的欢迎。
  磨擦副材质与辅助密封材质请根据实际工况条件进行选用。
  适用范围:
  被密封介质:冷水、热水、饮料、弱酸弱碱、含颗粒物的各种介质。
  密封腔压力:≤0.8Mpa
  密封腔温度:-20℃~140℃
  线速度:≤10m/s

  HU21型
  HU21型机械密封,主要面对各种管道泵、污水泵、清水泵、潜水泵等工况下很恶劣的介质,其安装尺寸短,平衡系数高,可代替多种轻型机械密封:克兰502、2100,博格曼MG1,国产109,BIA、FBD等机械密封,其传动依靠橡胶带动卡片,拨叉传动,有效避免了橡胶波纹管的失效及老化速度。
  适用范围:
  被密封介质:油、水、等一般腐蚀性液体。
  密封腔压力:≤0.6Mpa
  密封腔温度:-40℃~120℃
  线速度:≤15m/s

  HQ3272型
  HQ3272型机械密封主要用于各种进口多级泵,用于各种水处理工况,其紧密的设计和短小的外观尺寸使其可以使用在任何工况,并且安装方便,操作简单。
  适用范围:
  被密封介质:油、水、污水、酸、碱溶液。
  密封腔压力:≤1.6Mpa
  密封腔温度:-20℃~160℃
  线速度:≤20m/s
